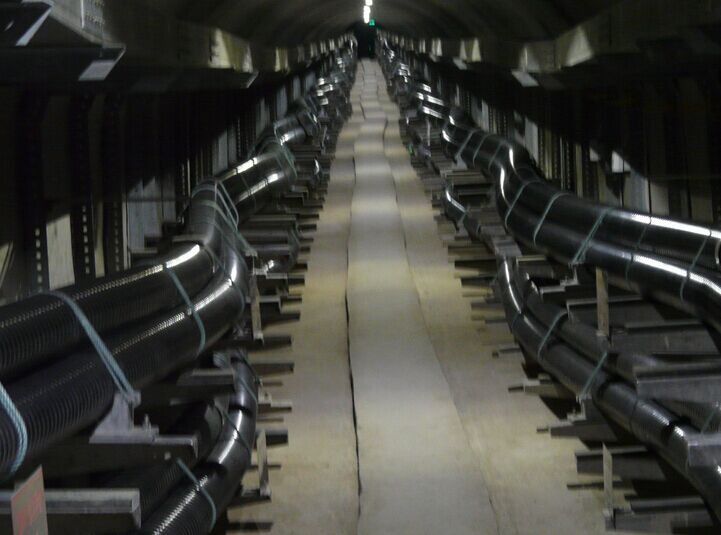

    電網公司目前的運維手段只有線路巡視，接點測溫等，不能及時診斷電纜設備的運行狀況，特別是對重載、滿載及老舊電纜設備未采取有效的監控和檢測措施，部分早期投運的電纜長期帶病服役及易發生故障，無法保證可靠供電。

    遼寧達能利用高頻CT從接地線和交叉互聯線中提取信號，通過濾波、信號特征提取、頻譜分析等手段將放電脈沖信號從外界噪聲干擾中分離出來，并對放電類型進行識別，達到發現電纜潛在缺陷的目的。

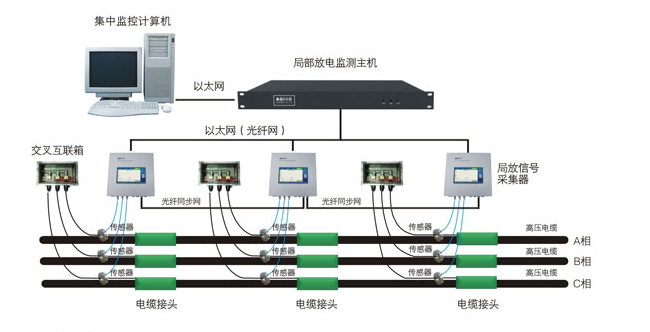

系統拓?fù)鋱D

系統的優勢：

    高頻檢測通道共有三個，可同時接收三相接地線或交叉互聯線上采集的PD信號，采樣頻率為100MHz，帶寬為16kHz-30MHz[9]，這樣的采樣頻率和帶寬完全滿足局放測試的要求。同步輸入端口接收同步線圈從電纜本體上采集來的參考相位信號，通訊接口通過光纖、光電轉換器與電腦的RS232串口通訊，將主機中的數據傳送至電腦中，再利用專家診斷系統對信號進行分離、分類及放電模式識別。專家診斷系統是建立在一個龐大的局放特征數據庫基礎上的，數據庫是長時間對大量局放數據進行分析比較總結后積累而成。

技術特色：

1、實時在線監測，在高壓電纜不停電的狀態下對局部放電進行實時監測

2、同步數字多通道局部放電測試技術，可以同時監測多回路，多相電纜

3、對電纜局放進行全方位監測，包括電纜本體、電纜中間接頭和終端頭

4、并且能準確定位放電源

5、自帶光纖通訊口，傳輸距離遠，擴展方便

6、對局部放電源精確定位，定位精度±3m

7、歷史數據分析，評估局放發展趨勢
